Toen ik mijn huis kocht hing er bij de voordeur een draadloze drukknop voor de deurbel, deze hing boven op een defecte parlofoon geschroefd. Doordat de plaat van de parlofoon van metaal was, werkte de draadloze deurbel niet goed. Naast dit hing een helemaal verduurde huisnummer. Tijd voor iets nieuws te maken dus, en natuurlijk een beetje overkill opgelost.
De oude situatie:
Ik heb een plaatje uit RVS laten laseren bij RoboCNC met daarin de montage gaten, een gat voor de drukknop en het huisnummer.
Achter deze plaat komt een stukje melkglas (PMMA), met daarachter een LED print.
Deze print heeft 3 standen.
-Wit licht
-Instelbaar RGB
-RGB fade
De verlichting wordt in/uit geschakeld via een ingebouwde schemerschakelaar.
Omdat het niet handig is om de modus etc te wijzigen op de ingebouwde print heb ik een “afstandsbediening” gemaakt welke in de schakelkast bij op de din rail gemonteerd wordt.

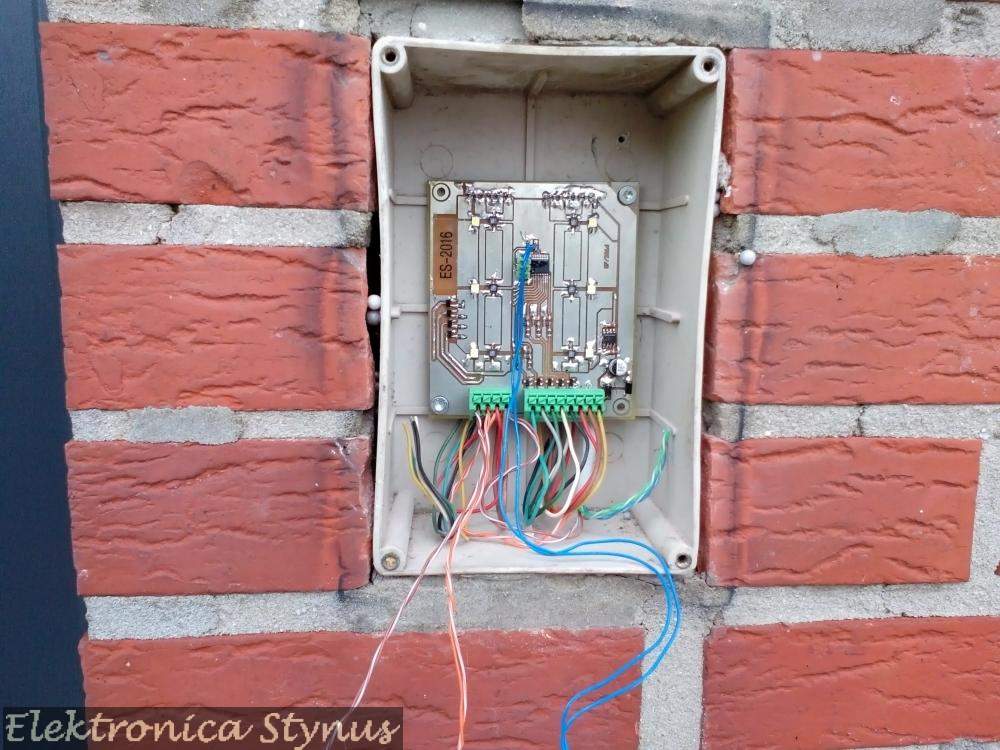

LED print ingebouwd:
Klaar:
De module in de kast:
Schema:
Downloads:
PCB bestanden: Link
XC8 code: Link
